- Rimuovere lo sticker metallico posto sotto al modulo PL
Montare il modulo sul contatore
- Girare il modulo in maniera tale che rimanga ben fissato al contatore
- Fissare il modulo utilizzando la vite inclusa nella confezione ed applicare il sigillo antifrode
- Iniziare la configurazione NFC

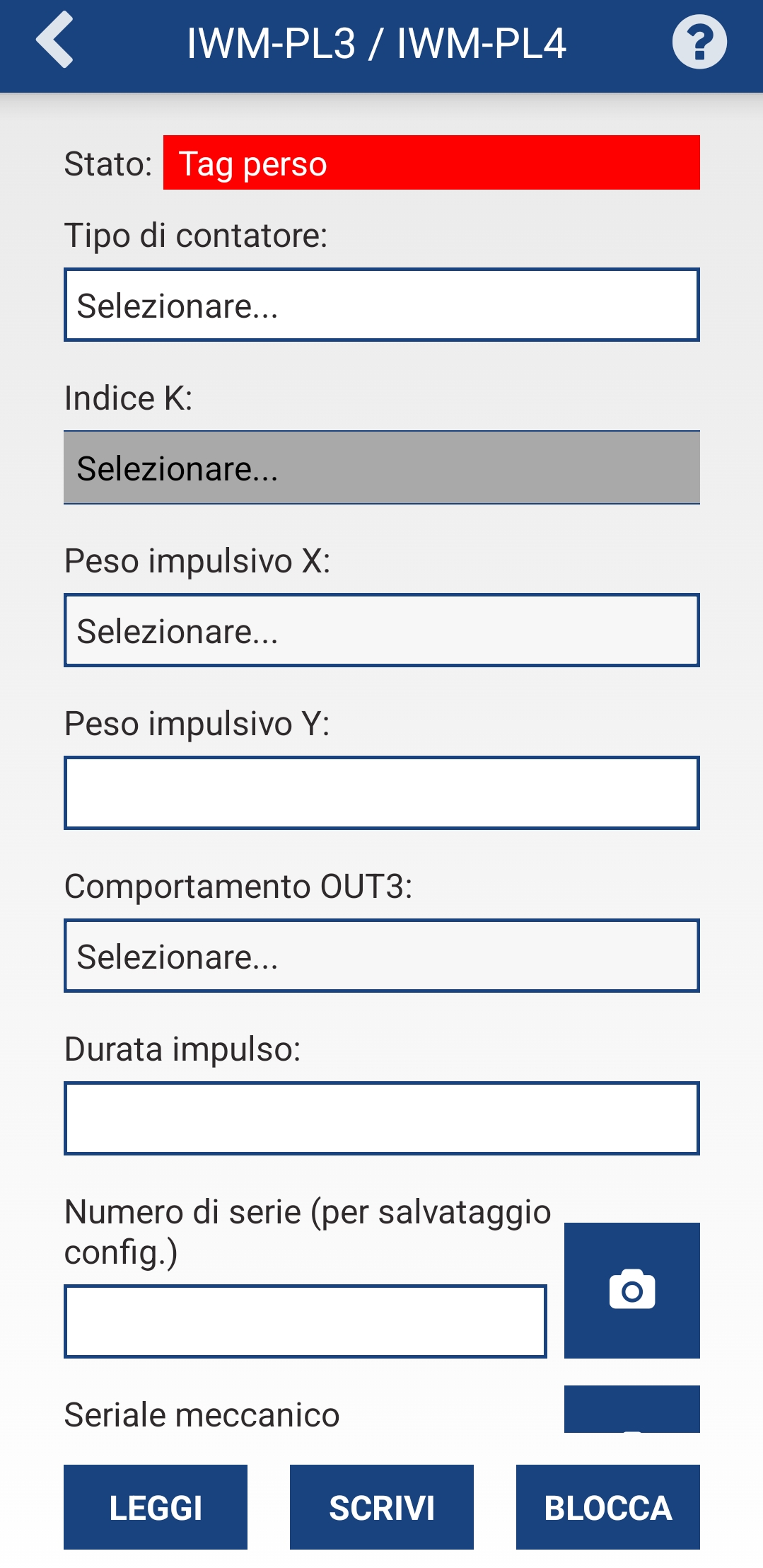

Di seguito la spiegazione dei campi dell'applicazione NFC:
- Tipo di contatore: Il primo parametro da impostare nella configurazione (quando presente), permette di impostare automaticamente l’indice K selezionando il contatore dell’acqua corretto.
- Indice K: L’indice K rappresenta il rapporto Litri/rotazione girante. Selezionare il tipo di contatore dell’acqua lo configura automaticamente.
- Peso impulsivo X: È un campo obbligatorio e rappresenta ogni quanti litri il modulo invierà un impulso (solo multipli di K). È possibile selezionare i seguenti valori: “Disabilitato” (il dispositivo non invia impulsi), 1, 5, 10, 25, 50, 100, 250, 500, 1000. Questo indice si riferisce al cavo OUT1 (bianco) e all’OUT3 (verde, eccetto che per la funzione di dosaggio).
- Peso impulsivo Y: Consente di inserire il valore litro/impulso dell’uscita di dosaggio (cavo verde). È possibile selezionare un valore compreso tra 1 e 65535. In questo campo è necessario inserire solo multipli di K: il valore si riferisce solo alla funzione di dosaggio. Non è necessario l'utilizzo di questo campo se non si sta utilizzando il cavo verde.
Comportamento OUT3: Consente di selezionare la funzione del cavo OUT3 (verde).
È possibile selezionare una delle seguenti funzioni:Conteggio assoluto Invia un impulso ogni rotazione (Peso impulsivo X/ Indice K) considerando le rotazioni in senso opposto e sottraendole. Rappresenta i litri passati nel contatore dell’acqua. Conteggio inverso Invia un impulso ogni rotazione (Peso impulsivo X/ Indice K) nella direzione opposta. Dosatore Invia un impulso ogni rotazione (Peso impulsivo Y/ Indice K) nella direzione in avanti. Funziona solo con il campo Peso impulsivo Y. Disabilitato Nessun impulso. La selezione di questo elemento disabilita completamente l’uscita OUT3. - Durata impulso: Consente di inserire la lunghezza dell’impulso in millisecondi su OUT1 (bianco), OUT2 (giallo) e OUT3 (verde) inserendo un valore tra 50 e 300. Se l’impulso è troppo lungo potrebbe durare più tempo rispetto a quello impiegato dall'arrivo di un altro impulso, non permettendo di rilevare i molteplici impulsi. In questo caso è consigliabile abbassare la lunghezza dell’impulso. Si consiglia di mantenere il valore predefinito di 100 millisecondi.
- Numero di serie (per salvataggio config.): Permette di inserire il seriale del modulo in configurazione per salvarne i dati di configurazione (facoltativo, ma raccomandato).
- Seriale Meccanico: Consente di inserire manualmente o di scansionare il barcode contenente il seriale del contatore sul quale si sta montando il modulo.

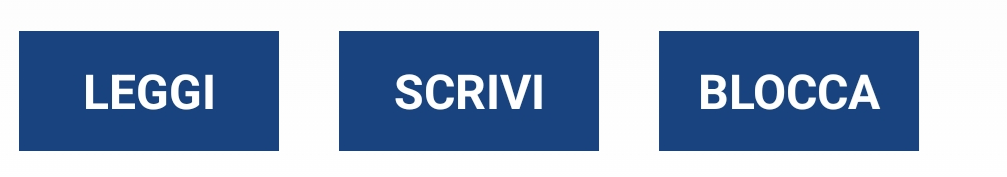

- I pulsanti Leggi e Scrivi servono rispettivamente a leggere la configurazione già presente all'interno del modulo e a inserire la configurazione all'interno di quest'ultimo.
- Il pulsante Blocca permette invece di bloccare o sbloccare la configurazione del modulo con la password di sicurezza scelta nella schermata impostazioni (consigliato).
