Il contacalorie Hydrocal-M4 ed i contatori d'acqua Hydrodigit-S1, Hydrodigit-M1 e Hydrosonic non sono muniti di uscita MBus cablato. Se si desidera integrare i dispositivi in un impianto avente un sistema di lettura MBus, sarà necessario l'utilizzo di un IR-MB-Pulse. Questo modulo ottiene le letture tramite la porta ottica dei dispositivi, trasmettendone i dati direttamente in MBus cablato.
La procedura di installazione e configurazione è la seguente:

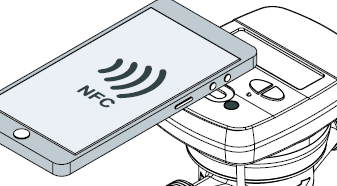

Configurare il dispositivo tramite l'applicazione BMetering NFC Config (step richiesto solamente per Hydrocal-M4)
Rimuovere le coperture dagli inserti ai fianchi della porta ottica del dispositivo
Pulire con un panno asciutto la porta ottica per garantirne la comunicazione con il modulo
Avvitare il modulo al contatore, poi inserire i copri vite in gomma
Nota bene: All'interno del modulo IR-MB-Pulse sono contente due kit di viti. Uno tipo, più corto, è per gli Hydrodigit-S1, mentre l'altro è da utilizzare sui contatori Hydrosonic ed Hydrocal-M4.
Premere il tasto T1 o T2 (step richiesto solamente per Hydrocal-M4)
Passare un magnete sul fianco destro del modulo per iniziare la procedura di pairing (entro 30 secondi dalla premuta dei pulsanti, nel caso dell'Hydrocal-M4)
Se installato su un Hydrocal-M4, il modulo IR-MB-Pulse permette anche di collegare due moduli impulsivi, permettendo di trasmettere i dati di due contatori assieme ai dati del contatore collegato. Sarà possibile configurare le entrate impulsive tramite l'applicazione BMetering NFC Config.
Nota bene: il modulo IR-MB-Pulse accetta SOLAMENTE MODULI IMPULSIVI. Cercare di collegare un modulo MBus cablato non funzionerebbe e potrebbe danneggiare entrambi i dispositivi.
Di seguito lo schema colori dei cavi di collegamento:
| Bianco [+] | Positivo MBus |
| Giallo [+] | Positivo ingresso impulsivo 2 |
| Verde [-] | Negativo Ingressi impulsi (1 e 2) |
| Grigio [+] | Positivo ingresso impulsivo 1 |
| Marrone [-] | Negativo MBus |
Nota Bene: I cavi MBus non hanno un effettiva polarità
