Qui di seguito sono riportate le corrette procedure da seguire durante l'installazione dei contatori flangiati modello: Woltmann,WDE-K50,WDE,WCM,TAN-X5-I,WDC-R.
Inoltre, include anche l'installazione dei contatori a getto multiplo modello GMDM-I DN50 flangiati.
NOTA BENE: Il contatore va collocato in un luogo al riparo dagli agenti atmosferici per poterne garantire il corretto funzionamento e misurazione.
Qui di seguito le fasi ed il montaggio prendendo in considerazione un contatore Woltmann:
1) Prima del montaggio sarà necessario verificare i terminali delle tubature per il montaggio del dispositivo, verificare che il filtro posto in ingresso sia pulito e munito di guarnizioni
integre e pulite su entrambi i lati.
2) Posizionare il contatore orizzontalmente con l'orologeria rivolta verso l'alto.
NOTA BENE: Mai installare il contatore con l’orologeria rivolta verso il basso.
NOTA BENE: all'occorrenza Il contatore Woltmann può essere installato in posizione verticale ascendente o inclinata senza subire il minimo danno.
3) In casi di assoluta necessità è possibile installare il contatore anche in posizione verticale discendente, avendo cura di posizionare a valle dell'apparecchio una saracinesca che non dovrà mai essere del tutto aperta. Questa saracinesca permetterà di avere sempre la tubazione piena d’acqua.

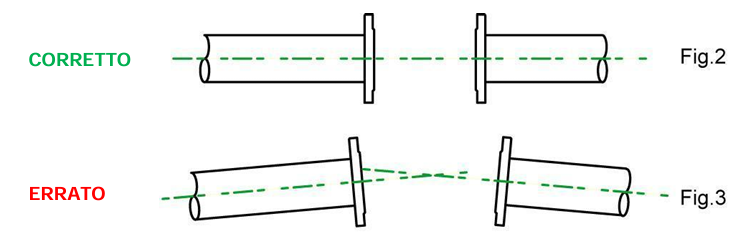

4) In fase di installazione assicurarsi che le tubature siano correttamente in asse (Fig.1 , Fig.2)
5) Al momento della messa in servizio del contatore si consiglia di regolare l'apertura delle due saracinesche poste ai due lati per consentire un corretto flusso idrico onde evitare possibili colpi d'ariete e quindi danneggiare la meccanica del contatore stesso.

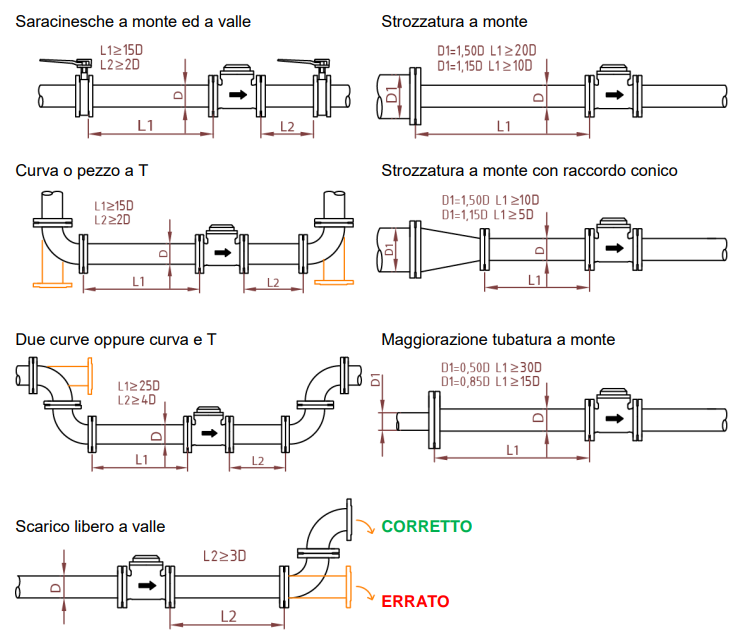

6) Per quanto riguarda i dispositivi installati a monte del contatore ( saracinesche, curve, gomiti, riduzioni), potete trovare qui di seguito i disegni raffiguranti i corretti schemi di montaggio.
NOTA BENE: le lunghezze indicate sono le minime indispensabili ad un corretto montaggio.
NOTA BENE: la lettera D indica il diametro nominale del contatore.
NOTA BENE: E' da evitare l'installazione dei contatori vicino alle pompe poiché c'è la possibilità che si verifichi il cosiddetto colpo d'ariete, che può portare alla rottura della turbina e di conseguenza al bloccaggio della contabilizzazione dell'acqua a causa dell'eccessiva pressione erogata all'interno delle tubature sul quale è stato montato il dispositivo.
